沈阳市第七人民医院冷却塔噪声控制声学服务

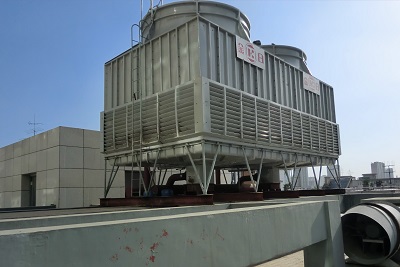

         沈阳市第七人民医院位于沈阳市和平区东纬路 13号。经现场考察，产生噪声的主要污染源：一台金日牌双室冷却塔。的部分参数：型号为KFT-800,功率11KV,50Hz，重量4900Kg;

      声源北侧、西侧、南侧为居民楼，厂界距居民楼最近约10米。距医院主楼12米，测得冷却塔工作时出风口噪声值为80.6dB，雨淋产生的噪声为75dB。这些噪声在该区域形成一混响声场，叠加的混响声影响声源南侧、西侧、北侧的居民楼。我们选择具有代表性的南侧厂界进行测试，昼间厂界噪声值为65 dB（A），

      该区域执行沈阳市环境一类地区标准，昼间55 dB（A），夜间45 dB（A）。由于该设备24小时运行，从上述数值可以看出，声源噪声严重超标。

       冷却塔是一种热交换设备，它的声源有四方面：其一是散热风机的电机、皮带、轴承、风叶产生的机械噪声，特性为低频。其二噪声贡献值最大的是风机出口的气流噪声。其三由电机、风机和水泵引起的整机振动，从而产生辐射噪声。四是淋水噪声；

      按照噪声控制设计应坚持科学性、先进性和经济性的原则，本方案的指导思想是：以降噪为重点，同时要充分考虑冷凝器的热交换功能。在保证良好通风、散风过程的同时，较大地降低噪声能量。

      根据现场调查及噪声测试数据分析，针对噪声的发生机理、传播方式可以把治理该区域噪声的基本途径归结为声源治理、传声途径上的声波阻隔（隔声）及声波吸收（沿程在减）等三个环节。其优点：

1、不影响冷却塔的设计进风量；

2、经济耐用、美观大方；

3、隔声效果好。

        沈阳噪声治理，沈阳水泵房噪声与振动，沈阳换热站噪声与振动，沈阳冷却塔噪声治理具体方法

1、为割断冷却塔声源向居民楼直接传播，冷却塔南、西、北侧安装由隔声板、阻尼层、高面质量板、钢球阻尼层、超细矿物纤维、泡泡覆盖面、共振微孔板组成的“三明治”式隔吸结构件，隔吸结构件呈U型。 阻隔并吸收声源射向受六点的直达声彼及绕射声波。

降噪原理：声波在传播过程中遇到障碍时，就会发生反射、透射和绕射三种现象。隔吸结构件就是在声源与受声点之间插人一个设施，用以隔断并吸收声源到达受声点的直达声波，使部分声波受阻反射，部分声波则经吸收衰减后通过屏体透射（极小）和屏顶绕射等附加衰减形式到达受声点，达到减轻受声点的噪声影响、取得降噪效果的目的。

降噪效果：声波遇到屏障发生的绕射现象会减弱隔吸结构件的隔声作用，而绕射能力与声波的频率有关，所以隔吸结构件的降噪效果与声波的频率即波长的关系很大。隔吸结构件对于波长短、不易绕射的高频波的屏蔽作用十分显著，可以在屏障后面形成很长的声影区；

而对于波长、具有很强绕射能力的低频波的屏蔽作用则十分有限。当然，也可以通过加高屏障的办法来削弱绕射声波对受声点的影响。由于隔吸结构件对高频声波产生明显有效的屏蔽作用，而冷却塔落水噪声的频谱以中高频成分为主，所以采用隔吸结构件隔断并吸收冷却塔声源到达受声点的直达声波可以取得一定的降噪效果。
　　隔吸结构件的降噪效果以声影区中紧挨屏障的局部区域为最好，最高可达 25 dB（A）左右[3]，这对于以厂界测试结果为达标依据的评价规则很解决问题；然而，声影区以外的降噪声级则由于中频绕射

声波的到达而有所反弹，但对于高频波而言，衰减量一般还可达到 10－15 dB（A）[6]（不含距离衰减部分），然而由于冷却塔落水噪声中尚含有中频成分，所以其降噪效果会有折扣。这样，对于厂外受声点来说，为取得满意的降噪效果，在不影响进风的前提下，尚应通过加大屏障高度调节之。

2、冷却塔出风口安装阻性和抗性消声器；消声器设计时，应特别注意消声器的压力损失不能太大，否则会影响冷却塔的散热效果，影响冷却塔循环水的冷却温度。消声器的压力损失应控制在30Pa（3mm水柱）之内。消声器的降噪效果应为5-12dB(A)。

隔吸结构件的基础则以混凝土及钢材为主，屏蔽层及消声器的金属材料采用隔声钢板、阻尼镀锌微穿孔板、彩钢板等。钢板采取双重的重防腐处理，超细玻璃棉采用泡泡覆盖面既解决防潮，又形成减噪空气腔；
